design pattern

UML

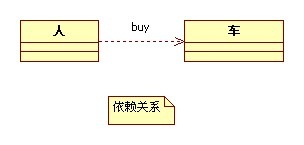

• 依赖（Dependency）：元素A的变化会影响元素B, B依赖A. 用带箭头的虚线表示Dependency关系，箭头指向被依赖元素。

  class Person {
      void buy(Car car) {
      ...
      }
  }



• 泛化（Generalization）：通常所说的继承（特殊个体 is kind of 一般个体）关系. 带空心箭头的实线线表示Generalization关系，箭头指向一般个体。

• 实现（Realize）: 元素A定义一个约定，元素B实现这个约定

• 关联（Association）：元素间的结构化关系，是一种弱关系，被关联的元素间通常可以被独立的考虑。uml中用实线表示Association关系，箭头指向被依赖元素。

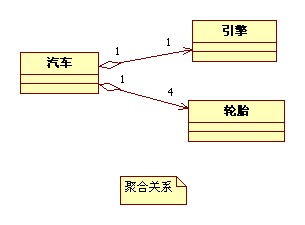

• 聚合（Aggregation）：关联关系的一种特例，表示部分和整体（整体 has a 部分）的关系. 带空心菱形头的实线表示Aggregation关系，菱形头指向整体。



• 组合（Composition）：组合是聚合关系的变种，表示元素间更强的组合关系。如果是组合关系，如果整体被破坏则个体一定会被破坏，而聚合的个体则可能是被多个整体所共享的，不一定会随着某个整体的破坏而被破坏。uml中用带实心菱形头的实线表示Composition关系，菱形头指向整体。
